как подлючить провода индикации передней панели
Нужна схема подключения передней панели именно для этой материнки
Написать комментарий…С такой же проблемой 1
Не запускается материнская плата
2 решения

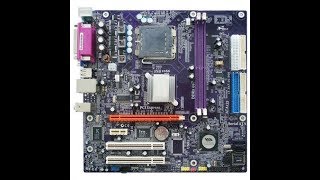

Предложить своё решениеНа материнской плате ECS P4M900T-M2 (V1.0) разъем для подключения передней панели находится в левой нижней части платы. Для правильного подключения проводов необходимо следовать схеме, указанной на рисунке:
1. HDD LED (LED на жестком диске) - подключение на JFP1 (№ 3 и 4 пины).
2. PWR LED (LED на кнопке включения) - подключение на JFP1 (№ 1 и 2 пины).
3. RESET SW (кнопка перезагрузки) - подключение на JFP1 (№ 5 и 6 пины).
4. PWR SW (кнопка включения) - подключение на JFP1 (№ 7 и 8 пины).
Обратите внимание, что при подключении проводов на разъем JFP1 необходимо учитывать их полярность, так как подключение проводов в неправильной полярности может привести к неработоспособности платы. Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту.
1. HDD LED (LED на жестком диске) - подключение на JFP1 (№ 3 и 4 пины).
2. PWR LED (LED на кнопке включения) - подключение на JFP1 (№ 1 и 2 пины).
3. RESET SW (кнопка перезагрузки) - подключение на JFP1 (№ 5 и 6 пины).
4. PWR SW (кнопка включения) - подключение на JFP1 (№ 7 и 8 пины).
Обратите внимание, что при подключении проводов на разъем JFP1 необходимо учитывать их полярность, так как подключение проводов в неправильной полярности может привести к неработоспособности платы. Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту.
Merovingen
мастер106 решений
15 ноября 2012
Смотри мануал здесь - www.ecs.com.tw/ECSWebSite/Downloads/Downloads_Driver_Detail.aspx?MenuID=61&LanID=0&detailid=822Там есть схема подключения...
