проблема с газонокосилкой Huter ELM-1300/33  /  Березники
26 августа 2022     усуже     нужно срочное решение?
Газонокосилка Huter ELM-1300/33

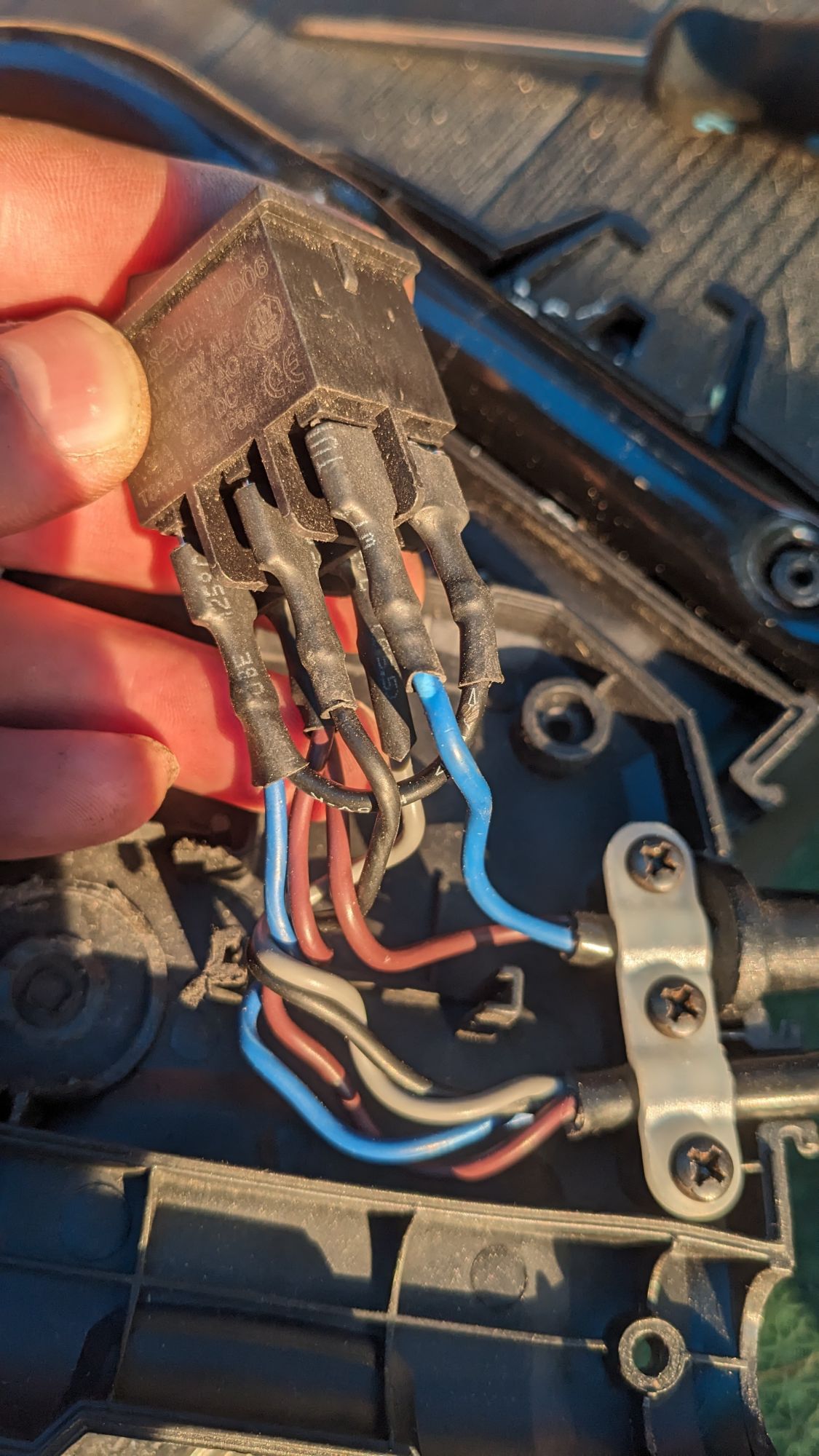

Сломалась кнопка включения газонокосилки, не помню как были подключены провода к кнопке. Нужна фотография с подключенными проводами к кнопке или электрическая схема газонокосилки.
Комментарии (1):
…"не помню как были подключены провода к кнопке."…
Фотографировать надо было при разборке, а не после ツ ㋡
«Поздно пить боржоми, когда почки отказали»
Теперь мультиметр в руки и "вызванивайте" провода
  етырий 26 августа 2022


Люди с такой же проблемой (2)

Как подключить провода к кнопке електро газонокосилка хутер1300  пюкэзойя  12 октября 2023
  езашес  16 августа 2023
Bonobo
участник
1 решение

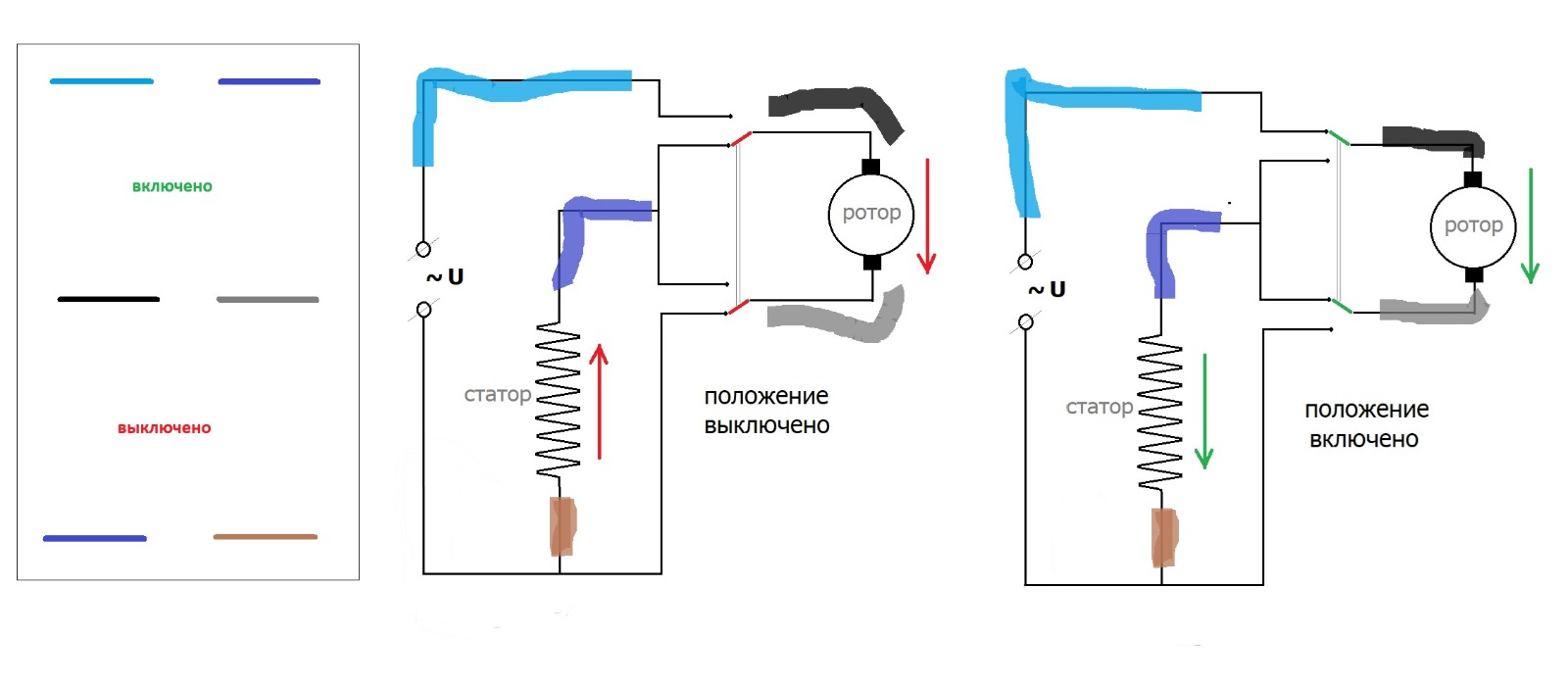

У некоторых газонокосилок от блока управления (хрень с кнопкой и рычажком) к мотору идет 4 провода (одна пара на ротор, другая пара на статор), что при замене, или ремонте блока вызывает иногда непонимание владельца. Данная схема позволяет электрическим способом при выключении быстро останавливать вращение лезвий, что нужно для безопасности. При выключении происходит динамическое торможение (электродвигатель становится генератором), энергия вращения рассевается на активном сопротивлении обмоток двигателя (часто в цепь торможения ставят резистор, если энергия велика). У этой косилки при выключении происходит не только отключение от сети, но и как бы переключение на реверс (см рисунок). Если вы купили блок управления от которого идут не четыре провода, а только два, можно просто ротор и статор соединить последовательно , минуя блок. Всё будет работать, но лезвия будут крутиться по инерции несколько секунд после выключения (будьте осторожны!). После ремонта обязательно проверьте правильность направления вращения лезвий.
Это решение полезно?   Да Нет
3 участника считают, что это решение полезно
другие решения ожидаются
