распиновка COM-порта

проблема с материнской платой ASUS P5B

19 декабря 2011 mortimare нужно срочное решение?

нужно вывести на заднюю стенку системного блока гнездо для разъема DB9.

у меня такая же проблема есть 2 решения

6 313 просмотров

добавить комментарий...

Люди с такой же проблемой (2)

на плате есть COM1 как его вывести наружу нужна распиновка XPEN7 8 ноября 2012

У меня плата ASUS P5K-VM и указан, что это СОМ1, а у Вас СОМ2. Будет та же распайка или нет. Спасибо за ответ. cantar70 3 июня 2012

отправить

Лучшее решение

Hornax

эксперт
50 решений

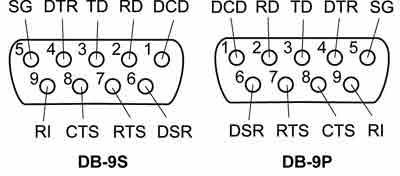

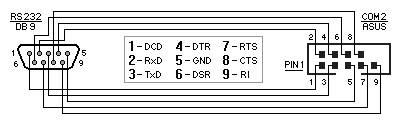

Пожалуйста. Распиновки DB-9S, DB-9P в общем, и на P5B в частности/ Картинки кликабельны.

Это решение полезно? Да Нет
12 участников считают, что это решение полезно

Комментарии (1):

DB-9(S/P)

Hornax 19 декабря 2011

19 декабря 2011

добавить комментарий

Для того чтобы вывести на заднюю стенку системного блока гнездо для разъема DB9, необходимо следующее:

1. Купить специальную пластиковую либо металлическую панель для задней стенки системного блока, которую можно прикрепить к корпусу материнской платы.

2. С помощью схемы распиновки COM-порта на материнской плате ASUS P5B, определить, куда и какие выводы нужно присоединить к гнезду для разъема DB9.

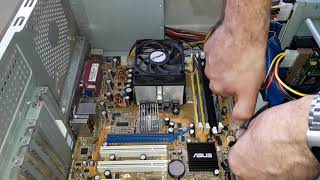

3. Открыть корпус системного блока, чтобы получить доступ к материнской плате. При необходимости, отсоединить от нее ненужные устройства, чтобы освободить место для нового разъема.

4. Соединить провода гнезда DB9 с отведенными выводами COM-порта на материнской плате, используя паяльник.

5. Поставить гнездо DB9 во все специально предназначенные отверстия на пластиковой или металлической панели задней стенки системного блока.

6. Закрыть корпус системного блока и проверить, что гнездо DB9 правильно работает, используя подключенное к нему устройство.
