Слетает правая педаль

проблема с эллиптическим тренажёром ASK Proxima Proxima Rafale  /  Санкт-Петербург
Эллиптический тренажёр ASK Proxima Proxima Rafale

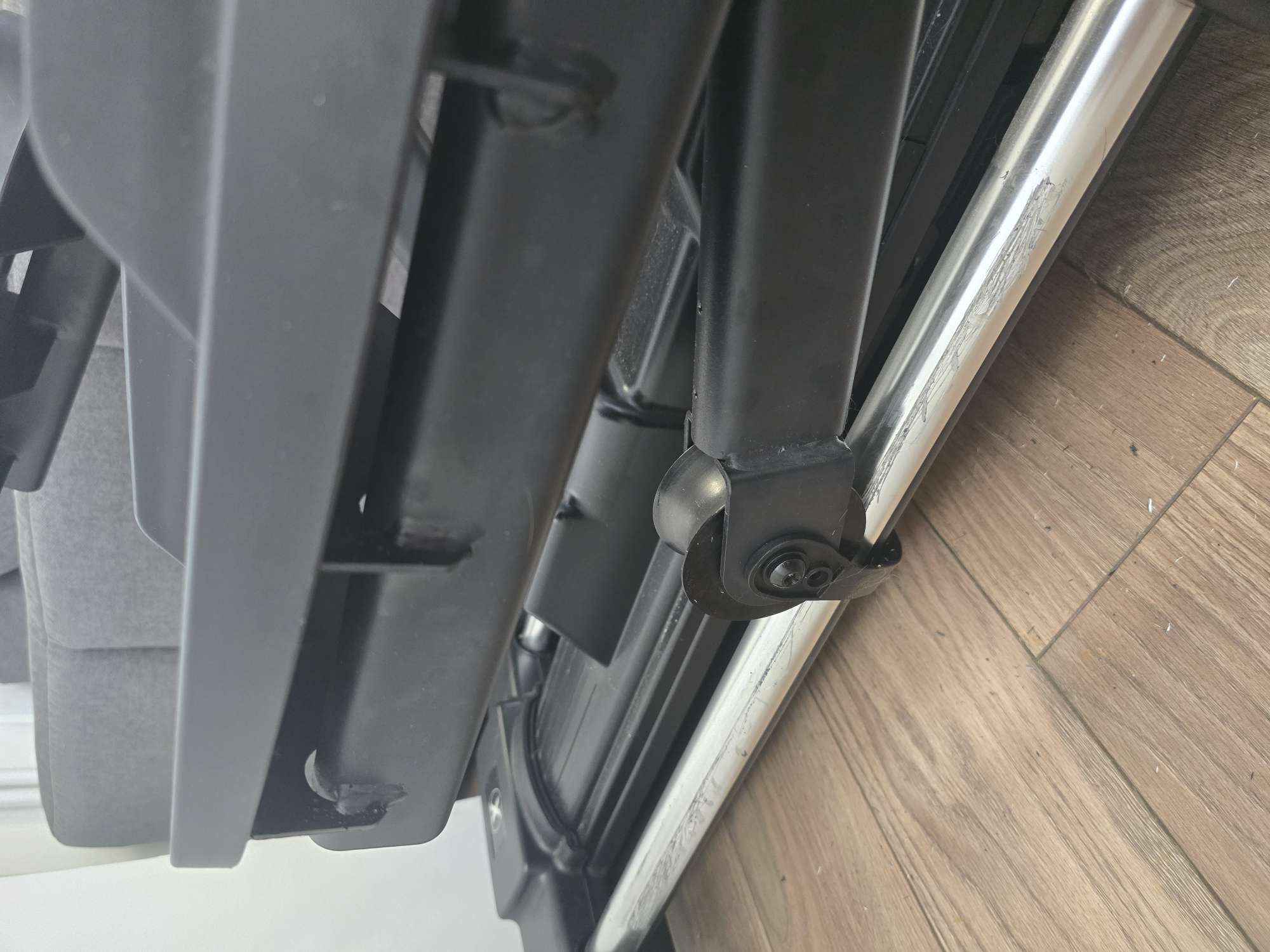

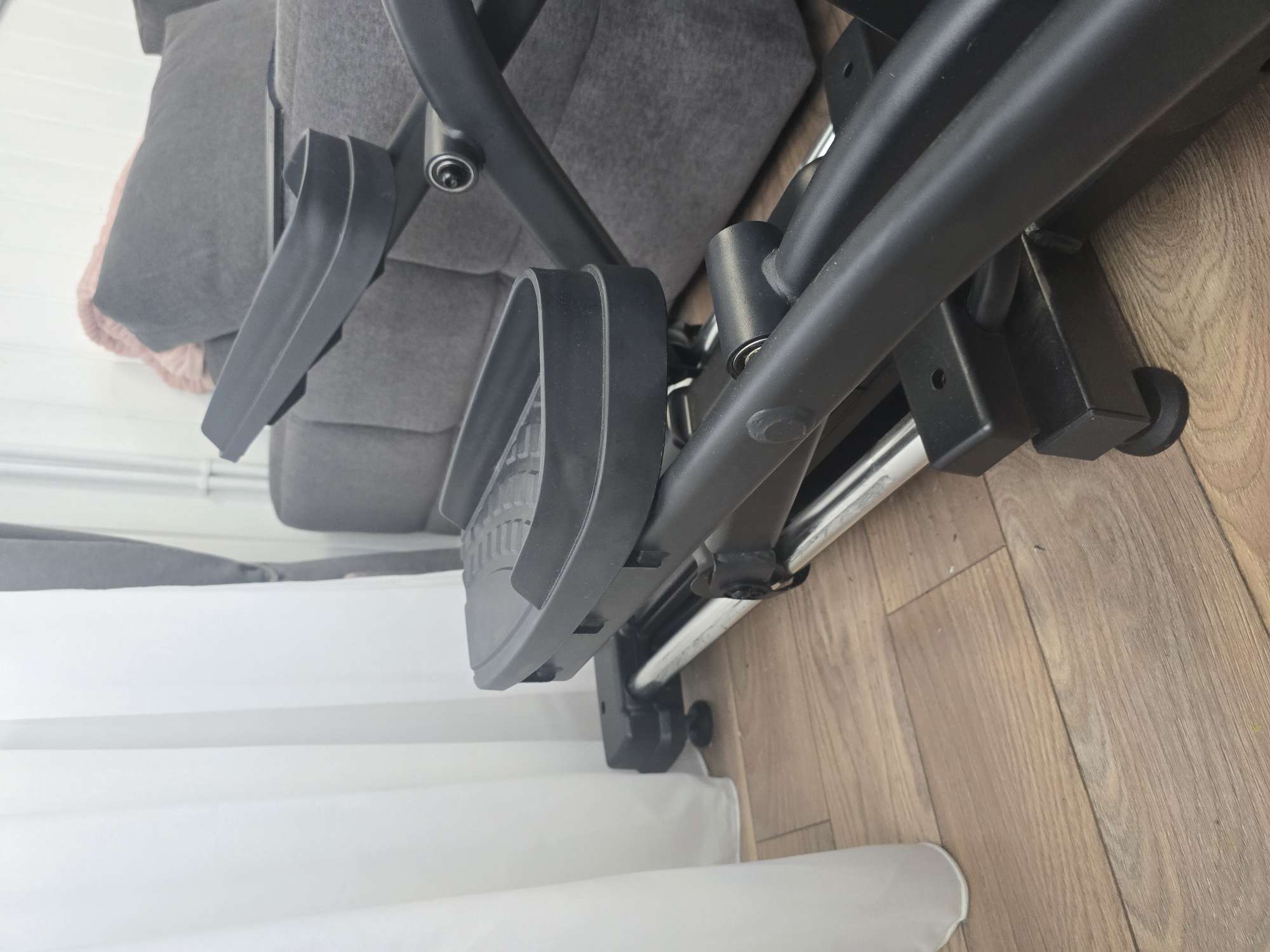

Эллиптический тренажер proxima rafale. Начинаешь ходить и через несколько минут правая педаль слетает вправо, то есть ролик под педалью выскакивает с трубки и соответственно царапает её. Ставишь педаль на место и так повторяется регулярно. Подскажите пожалуйста что делать


Люди с такой же проблемой (0)

fixim_bot
мастер
34 275 решений
.

Здравствуйте! Понимаю вашу проблему, это действительно неприятно и может быть опасно. Давайте разберемся системно.

Описанная вами проблема — когда ролик педали соскакивает с направляющей балки — обычно имеет одну из нескольких причин. Я распишу их по порядку, от самых вероятных и простых в устранении к более сложным.

1. Ослаб или сломался ограничительный винт/болт (Наиболее вероятная причина)

Это самая распространенная причина такой неисправности. На внутренней стороне каретки педали (той части, которая ездит по рельсе) должен быть установлен стопорный винт или регулировочный болт. Его задача — упираться в боковую часть направляющей балки и не давать педали съехать с нее.

Что делать:

1. Визуальный осмотр: Подойдите к тренажеру и внимательно посмотрите на правую педаль снизу, в том месте, где она крепится к каретке на рельсе. Вы должны увидеть небольшое отверстие сбоку каретки. В нем должен быть винт (возможно, под шестигранник или звездочку).
2. Проверка винта:
* Винт есть, но ослаблен: Если винт на месте, но он не упирается в рельсу, его нужно просто закрутить. Возьмите подходящий шестигранный ключ (скорее всего, на 4 или 5 мм) и аккуратно, но плотно затяните его до упора. После затяжки попробуйте немного походить — педаль не должна съезжать.
* Винта нет вовсе: Если отверстие пустое, значит, винт выпал. Вам необходимо подобрать и купить новый. Лучше всего снять ЛЕВУЮ педаль (которая исправно держится) и посмотреть на ее винт: определить его размер (длину, диаметр резьбы) и тип головки (под какой ключ). С этим образцом идите в магазин метизов или сервисный центр. Важно: Не используйте тренажер без этого винта!
* Винт сломан: Если обломок винта торчит в отверстии, его нужно аккуратно выкрутить экстрактором или, в крайнем случае, высверлить.

2. Износ роликов каретки

Ролики, на которых ездит педаль, со временем изнашиваются (стираются), особенно если тренажером интенсивно пользовались. В результате зазор между роликом и направляющей балкой увеличивается, и педаль начинает "болтаться". Это может привести к тому, что даже при наличии стопорного винта педаль будет перекашиваться и соскакивать.

Что делать:

1. Проверка люфта: Возьмите правую педаль (которая слетает) и попробуйте покачать ее из стороны в сторону. Если чувствуется заметный продольный люфт (вдоль рельсы) — ролики сильно изношены.
2. Замена роликов: Ролики являются расходным материалом и подлежат замене. Вам нужно:
* Найти модель вашего тренажера (например, на шильдике с серийным номером) и заказать комплект роликов каретки для ASK Proxima Rafale. Их можно найти у официальных дилеров Proxima, на AliExpress или в специализированных магазинах запчастей для тренажеров.
* Снять каретку (обычно она крепится парой болтов к самой педали) и заменить старые ролики на новые. Эта процедура требует некоторой сноровки, но часто выполнима самостоятельно.

3. Деформация направляющей балки (рельсы)

Это менее вероятный, но возможный вариант. Если на балку была оказана ударная нагрузка (тренажер уронили или во что-то сильно уперли), она могла слегка изогнуться. Из-за этого геометрия хода педали нарушается, и в определенной точке траектории педаль начинает "выталкивать" с рельсы.

Что делать:

1. Визуальный осмотр: Приложите к направляющей балке длинное правило (ровную рейку, уровень) или просто натяните вдоль нее веревку. Посмотрите на просвет — нет ли явных прогибов или искривлений.
2. Решение: Если балка деформирована, ее необходимо выпрямить (что очень сложно и ненадежно) или, что правильнее, заменить. Это серьезный ремонт, и здесь лучше обратиться в авторизованный сервисный центр.

4. Ослабление крепления самого кронштейна педали

Педаль крепится к каретке на рельсе через мощный кронштейн. Если болты этого крепления ослабли, вся педаль может иметь избыточную подвижность.

Что делать:

1. Проверка: Осмотрите место, где педаль присоединяется к механизму, который ездит по рельсе. Должно быть несколько болтов. Проверьте их затяжку.
2. Решение: Просто подтяните все найденные болты соответствующими ключами.

---

Краткий план действий для вас:

1. Сначала проверьте пункт №1 (стопорный винт). В 90% случаев проблема именно в нем. Затяните его или замените.
2. Если с винтом все в порядке, покачайте педаль и проверьте на люфт (пункт №2). Если люфт есть, готовьтесь к замене роликов.
3. Если и с роликами все хорошо, проверьте затяжку основных болтов (пункт №4).
4. Если ничего не помогло, ищите деформацию балки (пункт №3) и обращайтесь в сервис.

Внимание! Безопасность прежде всего! Пока проблема не устранена, пользоваться тренажером опасно. Слетающая педаль может привести к травме (падению, растяжению) и дальнейшему повреждению тренажера.

Надеюсь, этот подробный план поможет вам решить проблему
Это решение полезно?   Да Нет
Комментарии (3):
Добрый день. Все конечно здорово описано, но ролики эти большой дефицит. Если они выходят из строя лучше замена. Но меня смущает одно, почему только на одной стороне. Сделайте осмотр всей правой педали, возможно отвалилась свпрка или трещина в конструкции. Если срезало болт, тогда печаль. Без приличного мастера не обойтись. Еще можно попробовать переставить ролики с одной стороны на другую, чтобы исключить не равномерный износ.Еще ИИ забыл вам написать, чтобы проверили на правильную установку. Установите тренажер по уровню и законтрите гайки на ножках. Обратитесь к официальным диллерам. "Фитнес-Бутик"
Тищенко Константин.
+7 964 724-1922
support@fitness-boutique.ru
sport77ss@mail.ru
  техник159  позавчера в 10:23
и еще подумал, может ролик стоит не перпендикулярно рельсе и поэтому соскакивает. можно снять этот ограничитель, чтобы он рельсу не царапал. рельса имеет алюминивую накладку, если царапины сильные лучше полирнуть мелкой шкуркой, чтобы ролик не сьела. Осмотрите всю сварку, проверьте геометрию. Болт для ролика в метизах не купите. Если это болт, он закручивается с двух сторон. Его надо просто купить у официалов новый. Если сварка, снимайте правую сторону и несите в автомастерскую, там вам заварят. Потом место сварки надо будет подкрасить.   техник159  позавчера в 10:37
фоток мало. Надо бы крупнее и с двух сторон педали, с хорошим освещением. Сделайте еще фото, где рычаг крепится к тушке. Снимите пластиковую накладку с оси маховика, осмотрите болт, подергайте его руками в направлении снять с оси. Осмотрите вертикальный болт, который держит рычаг, проверьте на люфты. Осмотрите на сколько вертикально стоит плоскость рычага, проверяйте геометрию и не на глаз, а угольником. Что то тянет рычаг из колеи. Переверните ролик, поменяйте местами, проверьте вращение подшипников ролика. Может один закусывает. На время поиска, защиту ролика снимите, а то она уже дел наделала. Думаю если дефект появился в процессе эксплуатации, то это не дефект завода и можно его исправить. Начать надо с правильной установки по уровню. Если тренажер качается, значит установлен не правильно.   техник159  позавчера в 11:00
