Узнать ёмкость аккумулятора

Или как-то измерить ёмкость аккумулятора?

Поиск в интернете не дал результатов по маркировке аккумулятора. Хочу узнать ёмкость аккумулятора, чтобы заказать такой же или большей ёмкости, но подходящий по размерам.

Размеры: 4.5 см ширина, 3.5 см высота, 0.8 см толщина.

Как правильно измерить ёмкость аккумулятора? Есть ли универсальный способ?

Можно ли использовать аккумулятор большей ёмкости, если он подходит по размерам и напряжению?

На что ещё обратить внимание при выборе аккумулятора, кроме размеров и напряжения?

Какой инструмент нужен для измерения ёмкости? Есть мультиметр.

Спасибо!

Отлично, разберём вашу проблему с аккумулятором электронной книги максимально конкретно и по шагам.

1. Анализ маркировки вашего аккумулятора

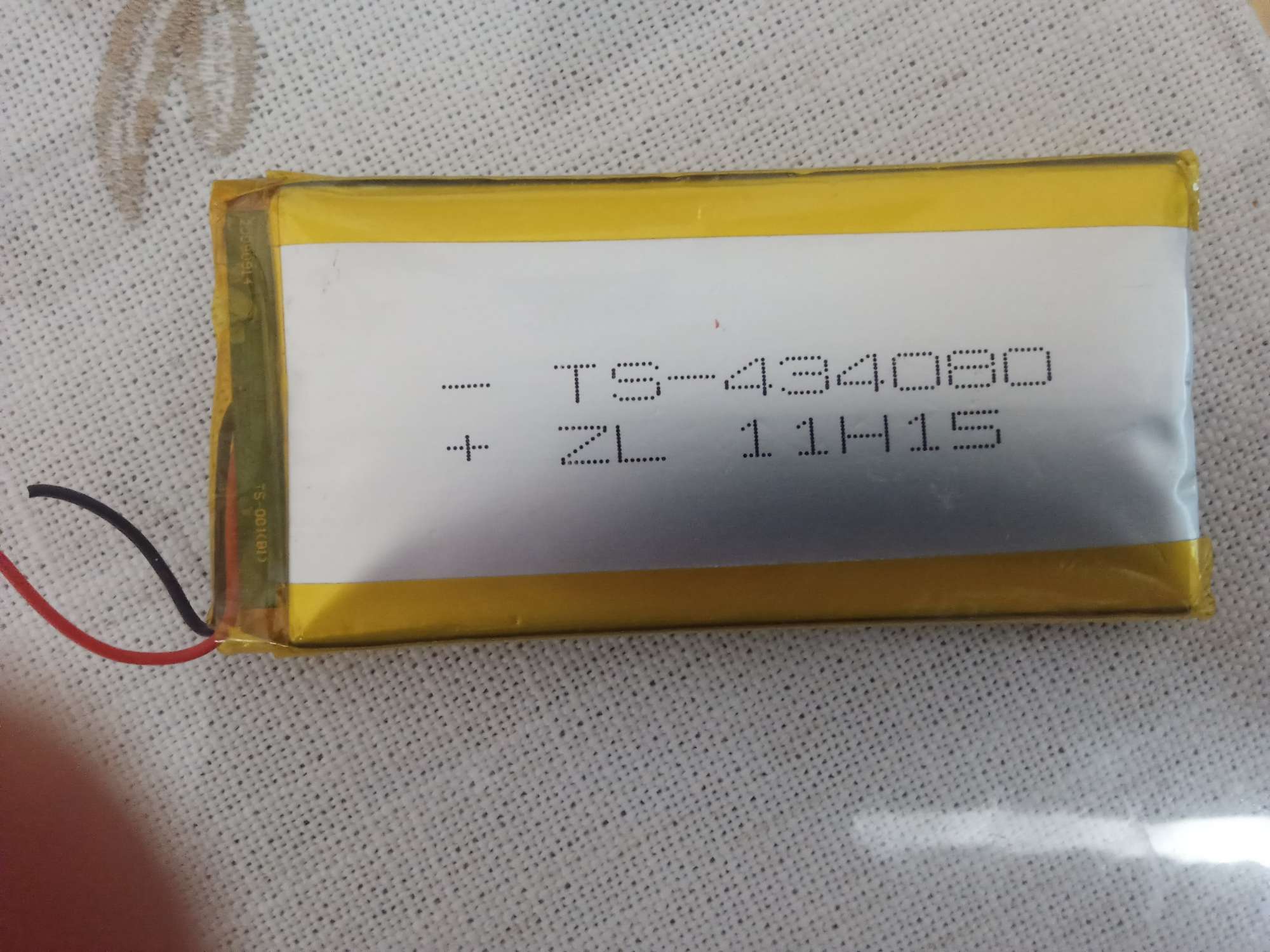

Маркировка `-TS-434080` — это скорее всего не модель аккумулятора, а код производителя, указывающий на его физические размеры. Это очень распространённая практика.

* Расшифровка "434080":
* 43 — ширина (width) = 43 мм (4.3 см)
* 40 — высота (height) = 40 мм (4.0 см)
* 80 — толщина (thickness) = 8.0 мм (0.8 см)

Ваши ручные замеры (45x35x8 мм) очень близки к этим цифрам. Небольшие расхождения в 1-2 мм — это нормально (погрешность измерений или учёт толщины защитной обёртки). Это стандартный литий-полимерный (Li-Po) аккумулятор.

Часть `+ ZL 11H15` вероятно означает дату производства (ноябрь 2015 года), что подтверждает, что аккумулятор старый и мог деградировать.

Вывод: Узнать точную ёмкость по этой маркировке невозможно. Это типоразмер, и в него разные заводы могут устанавливать элементы разной ёмкости.

---

2. Как измерить реальную текущую ёмкость аккумулятора

Вам понадобится:
1. Ваш мультиметр.
2. Нагрузка (кусок резистора). Идеально подходит резистор на 10 Ом мощностью не менее 5 Вт. Его можно купить в любом радиомагазине за копейки.
3. Секундомер (есть в любом телефоне).
4. Паяльник и провода (желательно, но можно сделать и на скрутках, если быть аккуратным).

Суть метода: Разрядить аккумулятор через известную нагрузку от полного заряда до минимального напряжения и засечь время. Ёмкость рассчитывается по формуле.

Пошаговая инструкция:

1. Полностью зарядите аккумулятор через штатное зарядное устройство электронной книги. Индикатор должен показать полный заряд. Дайте ему ещё постоять на зарядке 1-2 часа.
2. Подготовьте схему: Подключите нагрузочный резистор (10 Ом) к контактам аккумулятора через мультиметр, включенный в режиме измерения тока (Амперы). Внимание! Щупы мультитера должны быть воткнуты в гнёзда для измерения тока (обычно это гнездо "10A" и "COM"). *Будьте осторожны, не коротните контакты аккумулятора!*
3. Измерьте начальное напряжение: Параллельно к аккумулятору (или на его клеммах) подключите второй мультиметр в режиме измерения напряжения (Вольты) или, если у вас один мультиметр, перед началом разряда быстро замерьте напряжение на клеммах. Оно должно быть около 4.2 В.
4. Начните разряд: Подключите резистор и одновременно запустите секундомер. Ток разряда будет примерно равен `I = U / R = 4.2В / 10 Ом = 0.42 А (420 мА)`. Это хороший ток для такого аккумулятора.
5. Контролируйте напряжение: Периодически (раз в 10-15 минут) отключайте резистор и замеряйте напряжение на клеммах аккумулятора. *Не замеряйте напряжение под нагрузкой — показания будут неверными.*
6. Остановите разряд, когда напряжение упадёт до 3.0 - 3.2 В. Это минимальное безопасное напряжение для Li-Po аккумуляторов. Остановите секундомер.
7. Рассчитайте ёмкость:
* Ёмкость (Ампер*часы, Ач) = Ток разряда (А) * Время разряда (часы)
* Переведите время из секунд в часы (разделите на 3600).
* Например, если разряд шёл 4 часа (14400 секунд) током 0.42А: `Ёмкость = 0.42 А * 4 ч = 1.68 Ач (1680 мАч)`.

Важно: Это будет реальная текущая ёмкость вашего старого аккумулятора. Новая у него была, скорее всего, больше.

---

3. Подбор нового аккумулятора

Да, вы можете и нужно ставить аккумулятор большей ёмкости, если он:
1. Подходит по размерам (габариты — главный ограничивающий фактор).
2. Имеет такое же номинальное напряжение (все Li-Po аккумуляторы для подобной техники имеют напряжение 3.7V).
3. Имеет такой же разъём или вы готовые аккуратно припаять старый разъём к новому аккумулятору (главное — соблюсти полярность!).

На что ещё обратить внимание:
* Тип аккумулятора: Только Li-Polymer (Li-Po). Не пытайтесь ставить Li-Ion, они обычно другого форм-фактора.
* Разъём: Сфотографируйте разъём вашего старого аккумулятора. При заказе нового ищите такой же или с пометкой "с разъёмом для электронных книг". Если не найдёте — придётся аккуратно отпаять старый разъём и припаять к новому аккумулятору.
* Полярность: Обязательно проверьте мультиметром и промаркируйте, где на старом аккумуляторе "+" и "-". На новом аккумуляторе полярность должна быть точно такой же.

Как искать: На Aliexpress, в радиомагазинах или на Avito ищете по запросу: "Li-Po аккумулятор 434080". Вам выдадут аккумуляторы именно этого типоразмера. В описании будет указана ёмкость, например, "2000 mAh" или "2500 mAh". Смело берите с самой высокой ёмкостью из предложенных в этом размере.

---

Краткий итог и план действий:

1. Не ищите по старой маркировке, ищите по типоразмеру "434080" или по вашим размерам ~45x35x8mm.
2. Для замены покупайте Li-Po аккумулятор с максимальной ёмкостью из тех, что поместятся в ваше устройство. Большая ёмкость = дольше время работы.
3. Проверьте совпадение разъёма и полярности.
4. Измерение старой ёмкости — полезный эксперимент, чтобы понять степень деградации, но для покупки нового не обязательно. Достаточно знать типоразмер.

Скорее всего, новый аккумулятор обойдётся вам недорого (500-1500 руб.) и вернёт вашей электронной книге вторую жизнь.
