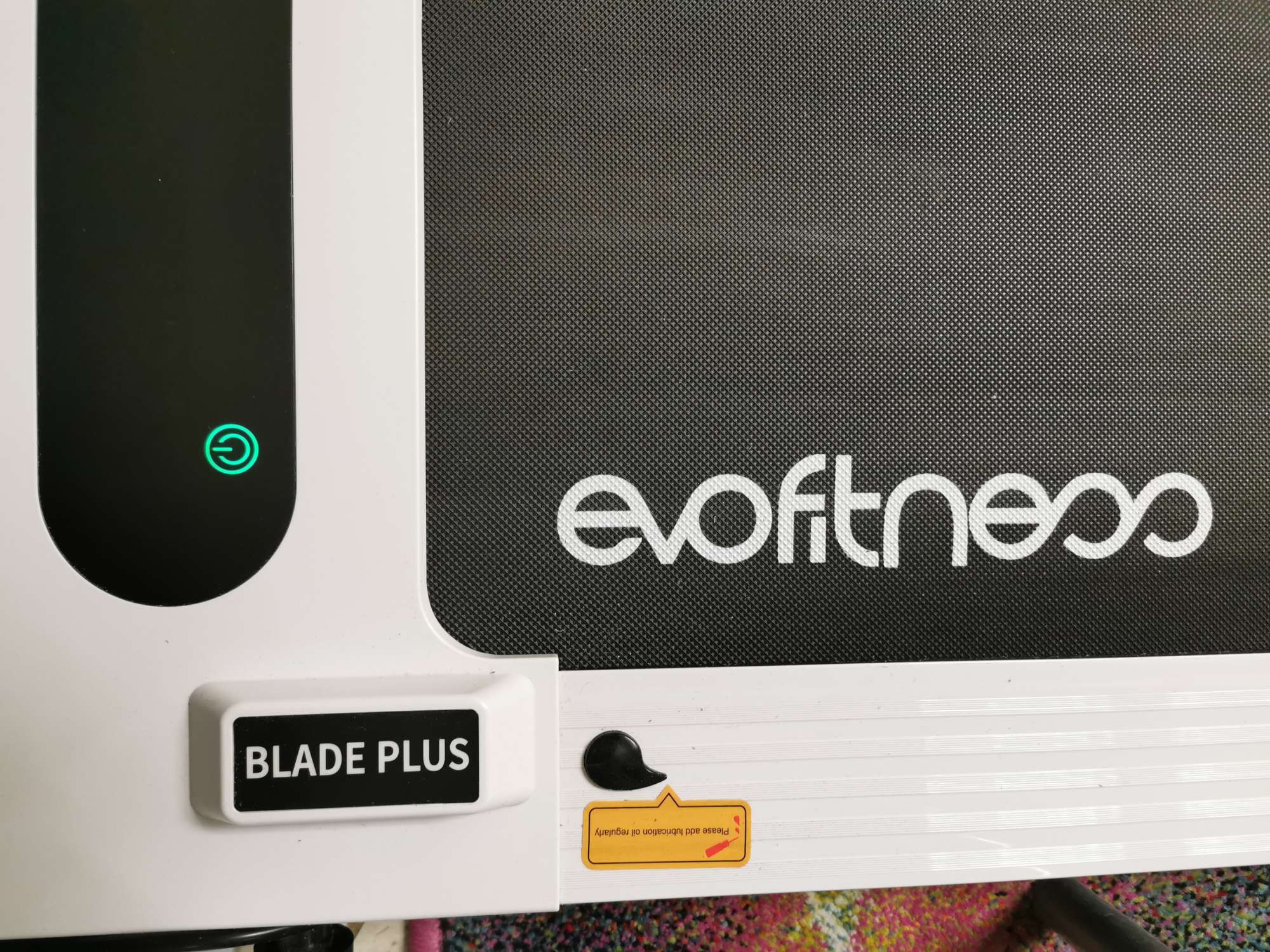

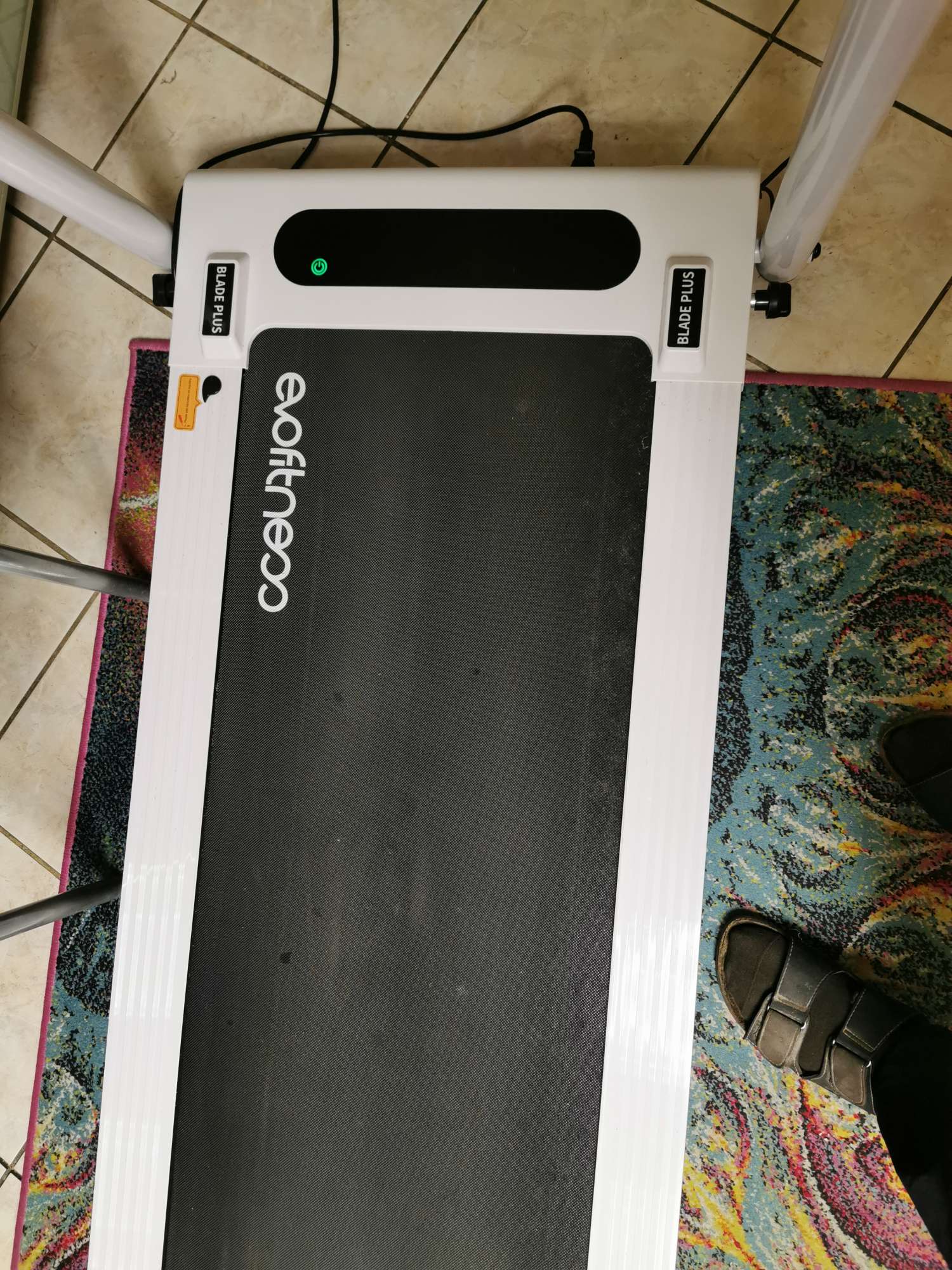

Диагностика показала, что проблема в плате управления. Обычно при включении на мониторе высвечивались сразу все показатели. А теперь только значёк включения-выключения. И никакой реакции.
![]()
![]()
![]()
Дорожка не запускается. Проблема в электронике
проблема с электротранспортом Evo Fitness / Нижний Новгород
77 просмотров
добавить комментарий...
мастер35 134 решения
Есть версия?
Эксперт:
Похоже на отсутствие инициализации процессора (процессора управления).
Вероятные причины:
1. Проблема с блоком питания (слабый ток/напряжение)
2. Скачок напряжения привел к потере прошивки/отказу процессора
3. Деградация/отказ кварцевого резонатора
4. Проблемы с обвязкой процессора (конденсаторы, резисторы)
Рекомендую проверить:
1. При включении прислушаться - есть ли щелчок реле на плате?
2. Проверить выходное напряжение блока питания (должно быть 24V постоянного тока, в зависимости от модели)
3. Осмотреть плату на вздутые конденсаторы, потемнения, следы перегрева
4. Проверить кварцевый резонатор (частота 16 МГц) - если есть осциллограф
Если нет осциллографа:
- временно подать питание от заведомо исправного БП с аналогичными параметрами
- прогреть феном область процессора (возможно временное восстановление контактов)
- искать замену всей плате управления
Наиболее вероятная причина - выход из строя процессора или слет прошивки.
Коллеги, требуется совет по ремонту платы управления беговой дорожки.
На плате процессор STM32F103 (предположительно). При включении - только индикация питания, полная инициализация не происходит. БП проверен - 24V стабильно. Внешних повреждений нет.
Куда копать? Прошивка? Кварц? Дежурное питание процессора?
Эксперт:
Похоже на отсутствие инициализации процессора (процессора управления).
Вероятные причины:
1. Проблема с блоком питания (слабый ток/напряжение)
2. Скачок напряжения привел к потере прошивки/отказу процессора
3. Деградация/отказ кварцевого резонатора
4. Проблемы с обвязкой процессора (конденсаторы, резисторы)
Рекомендую проверить:
1. При включении прислушаться - есть ли щелчок реле на плате?
2. Проверить выходное напряжение блока питания (должно быть 24V постоянного тока, в зависимости от модели)
3. Осмотреть плату на вздутые конденсаторы, потемнения, следы перегрева
4. Проверить кварцевый резонатор (частота 16 МГц) - если есть осциллограф
Если нет осциллографа:
- временно подать питание от заведомо исправного БП с аналогичными параметрами
- прогреть феном область процессора (возможно временное восстановление контактов)
- искать замену всей плате управления
Наиболее вероятная причина - выход из строя процессора или слет прошивки.
Коллеги, требуется совет по ремонту платы управления беговой дорожки.
На плате процессор STM32F103 (предположительно). При включении - только индикация питания, полная инициализация не происходит. БП проверен - 24V стабильно. Внешних повреждений нет.
Куда копать? Прошивка? Кварц? Дежурное питание процессора?
Комментарии (1):
Решено! Питание в норме 7,4 v, на плате управления сгорела микросхема к сожалению не читаема, заменил плату все заработало! Андрей Евдокимов_1 19 марта
19 февраля
добавить комментарий
другие решения ожидаются…
Знаете, как решить эту проблему?
Поделитесь своим знанием!
Ваш способ решения:
