Необходима модернизация

Необходимо заменить штатный clock-модуль с кварцевым резонатором на другой, улучшенный, с установкой нового генератора тактовых частот и соответствующим питанием. Цель - повышение качества звучания.
Требуется максимально детализированный план моего в плане покупок деталей, модулей, прочей электроники. Также нужен план работ, инструменты и их перечень.

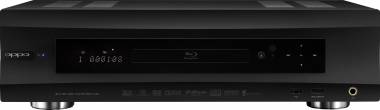

План действий и спецификация деталей для модернизации аудиоклок-модуля в Oppo BDP-105D
Цель: замена штатного кварцевого генератора на прецизионный внешний генератор тактовых частот (мастер-клок) с низким фазовым шумом (jitter) и стабильным, чистым питанием, что должно привести к заметному улучшению детальности, глубины звуковой сцены и музыкальности.

Важное предупреждение: Работа требует продвинутых навыков пайки SMD-компонентов, понимания схемотехники и умения работать с мультиметром и осциллографом. Неправильная установка может вывести устройство из строя. Работайте только на обесточенном устройстве.

План состоит из двух основных частей:
1. Установка нового тактового генератора (Master Clock).
2. Организация для него высококачественного независимого питания.

---

1. АНАЛИЗ И ПОДГОТОВКА

1. Изучите устройство: Найдите на плате вашего Oppo-105D штатный генератор. В подобных устройствах обычно используется кварцевый резонатор (чаще всего на 27.000 МГц) и микросхема-генератор (PLL). Вам необходимо найти этот участок платы. Может пригодиться сервисный мануал (service manual) для вашей модели, но его сложно найти.
2. Определите точку подключения: Вам нужно найти точку на плате, куда подаётся тактовый сигнал (Clock). Часто это вход микросхемы цифро-аналогового преобразователя (DAC) или специализированного аудиопроцессора. Вам нужно найти, куда идёт сигнал от старого генератора, и разорвать эту цепь. Будьте готовы к тому, что тактовых сигналов может быть несколько (для разных частот дискретизации), и вам нужно будет найти основной.
3. Определите напряжение питания: Штатный генератор, скорее всего, питается от 3.3В. Это нужно проверить мультиметром на контактах старого кварца или рядом стоящих конденсаторах.

---

2. СПЕЦИФИКАЦИЯ И ПОКУПКА ДЕТАЛЕЙ

Часть А: Тактовый генератор (Master Clock)

Вариант 1: Готовые аудиофильские модули (проще, дороже)
* Модуль: `Tent Labs XO3 Shunt Regulator Clock Module` с генератором на 22.5792 МГц и/или 24.576 МГц (в зависимости от того, что поддерживает ваша DAC). Часто для CD-качества нужен 22.5792 МГц. Уточните для Oppo.
* Или: `Crystek CCHD-575` или `CCHD-950` в виде готового модуля с разъёмами на eBay/AliExpress.
* Или: Модуль на основе `NDK NZ2520SDA` (очень низкий фазовый шум).
* Что искать: Готовый модуль с установленным генератором, выходным буфером (буфер важен для снижения нагрузки) и, желательно, стабилизатором питания. На eBay ищете "Low jitter clock module 22.5792M NDK".

Вариант 2: Сборка самостоятельно (дешевле, сложнее)
* Генератор: `Crystek CCHD-575-25-100` (если нужно 100 МГц) или `CCHD-950-25-100`. Либо `NDK NZ2520SDA` (например, 22.5792 МГц).
* *Где купить:* Mouser, Digi-Key, LCSC.
* Буфер (обязательно!): Микросхема для буферизации сигнала, например, `74LVC1G04` или `74LVC1G14` (инвертор с триггером Шмитта) в корпусе SOT-23-5. Или специализированный `NB3L553` для тактовых сигналов.
* *Зачем:* Генератор не любит ёмкостную нагрузку. Буфер изолирует его от платы.
* Монтажная плата: Небольшая макетная плата (perfboard) или заказать печатную плату (PCB) по готовому проекту (например, с сайта DIYaudio).

Рекомендация для начала: Выберите Вариант 1 с готовым модулем на eBay с маркировкой "For Oppo 105". Это снизит риски.

---

Часть Б: Система питания для генератора (самая важная часть!)

Шум питания напрямую влияет на джиттер. Штатный 3.3В линию питания НЕ ИСПОЛЬЗОВАТЬ.

Необходимые компоненты для создания отдельного линейного источника питания (Linear Power Supply - LPS):

1. Трансформатор: Маломощный силовой трансформатор с выходным напряжением ~7-9V AC и током 0.5-1А. Например, Talema или Block.
* *Пример:* `Talema 10VA 2x9V` (используем одну обмотку).
2. Выпрямительный мост: Готовый диодный мост, например, `GBU4J` или 4 отдельных диода `1N4007`.
3. Сглаживающие конденсаторы (фильтр):
* После моста: Электролитический конденсатор, ~4700 мкФ 16В (например, `Panasonic FC`).
* Параллельно: Плёночный конденсатор ~0.1 мкФ 63В для подавления ВЧ-помех.
4. Стабилизатор напряжения (регулятор) - СЕРДЦЕ СИСТЕМЫ:
* Классический вариант: `LM317` в схеме стабилизатора. Нужны два резистора для задания напряжения (например, 3.3В). Просто, но не лучшее качество.
* Продвинутый аудиофильский вариант: `LT3042` или `LT3045` от Analog Devices. Это ультранизкошумящие (0.8 мкВ СКЗ!) линейные стабилизаторы с исключительными характеристиками.
* *Что купить:* Готовый модуль на eBay/AliExpress "LT3045 Power Supply Module". Очень много готовых плат с уже распаянным LT3045, входными/выходными конденсаторами. Купите такой, рассчитанный на вход до 12В и выход 3.3В (или регулируемый).
5. Выходные конденсаторы: После стабилизатора добавьте качественные танталовые или полимерные конденсаторы (например, 100 мкФ 6.3В) и керамические/плёночные (0.1 мкФ) непосредственно у ног генератора для дополнительной фильтрации.

Альтернатива (проще): Купить готовый линейный блок питания (LPS) с выходом 5В/1А, а затем понизить его до 3.3В с помощью модуля LT3045. Это избавит от работы с трансформатором и высоким напряжением.

---

3. ИНСТРУМЕНТЫ

1. Паяльное оборудование:
* Паяльная станция с регулируемой температурой (для SMD обязательна!). Например, `Aoyue` или `Quick`.
* Очень тонкое жала (1-2 мм).
* Припой: Бессвинцовый или свинцовый с флюсом, тонкий (0.5-0.8 мм). Флюс-гель в шприце (например, `AMTECH NC-559`).
* Оплетка для удаления припоя (декодинговая оплетка).
2. Измерительные приборы:
* Мультиметр (обязательно) для проверки напряжений и целостности цепей.
* Осциллограф (желательно) для проверки формы тактового сигнала и отсутствия паразитных колебаний.
3. Прочие инструменты:
* Пинцет антистатический изогнутый.
* Кусачки, бокорезы.
* Лупа с подсветкой или налобная лупа.
* Термофен (опционально, для демонтажа SMD-компонентов).
* Монтажные провода: тонкий экранированный провод (для передачи тактового сигнала) и провод для питания (разного цвета).
* Изолента, термоусадочные трубки.
* Двусторонний скотч или термоклей для фиксации плат внутри корпуса.

---

4. ПОШАГОВЫЙ ПЛАН РАБОТ

День 1: Подготовка и установка питания

1. Отключите Oppo от сети. Разберите корпус, получив доступ к основной плате.
2. Найдите точку питания 3.3V на плате (например, на ноге старого кварца или соседнем конденсаторе). Только для измерения! Питать новый генератор будем от внешнего источника.
3. Соберите или подключите внешний источник питания (LPS + LT3045).
* Спаяйте схему: Трансформатор -> Диодный мост -> Конденсатор 4700 мкФ -> Вход модуля LT3045 -> Выход LT3045 (3.3В).
* Включите собранный блок в сеть через лампочку накаливания 40Вт последовательно с первичной обмоткой трансформатора (для защиты от КЗ). Проверьте мультиметром, что на выходе LT3045 ровно 3.3В. Отключите от сети.
4. Разместите блок питания внутри корпуса Oppo. Найдите свободное место (часто над приводом или сбоку). Закрепите трансформатор и платы диэлектрическими прокладками и стяжками. Убедитесь, что высоковольтные части ни с чем не контактируют и изолированы.

День 2: Замена тактового генератора

1. Демонтируйте старый кварцевый резонатор. Аккуратно отпаяйте его, прогревая оба вывода одновременно. Используйте оплётку, чтобы очистить контактные площадки.
2. Подготовьте новый тактовый модуль.
* Если модуль готовый, припаяйте к его выходам питания (Vcc, GND) тонкие провода от вашего нового источника 3.3В.
* Если модуль собираете сами: припаяйте генератор, буфер и обвязку на макетную плату. Подайте на него питание 3.3В от LT3045.
3. Определите точки подключения на плате Oppo.
* Питание: Больше не подключаем к плате, питаем только от внешнего LPS.
* Тактовый сигнал (CLK): Найдите, куда шёл сигнал с вывода старого кварца (используйте схему или прозвоните дорожки). Аккуратно перережьте эту дорожку скальпелем, чтобы изолировать старый путь.
* Земля (GND): Найдите ближайшую точку земли на плате (клемма на корпусе разъёма, "масса" у большого конденсатора). К ней нужно будет подключить землю от нового модуля.
4. Подключите новый генератор.
* Провод заземления (GND) от нового модуля припаяйте к выбранной точке земли на плате Oppo.
* Тактовый выход (CLK Out) с нового модуля через тонкий экранированный провод припаяйте к точке на плате Oppo, которая ведёт к DAC (к той, которую вы отрезали от старого кварца). Оплетку (экран) провода припаяйте к земле (GND) с обоих концов.
5. Проверка.
* Визуальный контроль: Проверьте, нет ли случайных перемычек припоя, всё ли прочно.
* Прозвонка: Мультиметром в режиме проверки диодов проверьте, нет ли КЗ между линией питания 3.3В и землёй.
6. Первое включение (страхуйтесь!).
* Включите только новый блок питания (LPS). Проверьте мультиметром, что на генераторе 3.3В.
* Если напряжение в норме и ничего не греется, отключите LPS.
* Подключите штатный шнур питания Oppo. Не включая его, подсоедините обратно все внутренние разъёмы, которые снимали.
* Включите сперва внешний LPS для генератора, подождите 5 секунд, затем включите питание самого Oppo.

День 3: Тестирование и завершение

1. Если устройство включилось, запустите диск или потоковую передачу.
2. Критически важно: Проверьте осциллографом сигнал на выходе нового генератора. Он должен быть чистой меандровой формой с частотой ровно 22.5792 МГц (или другой), без выбросов и завалов фронтов. Если осциллографа нет, тестируйте только на слух.
3. Внимательно слушайте. Должна появиться большая тишина в паузах, улучшиться локали
