нет открывает трехходовой клапан на отопление

Подскажите как протестировать. на самой плате понятно где что замирает когда переключается но там многоконнктакные разъемы 4 и 5 пиновые. Также на управляющей плате три светодиода GT GV GH не понимаю их значения. На плате водяного три светодиода TR1 TR2 TR3 не понимаю их значения Есть подозрение что сломался сервопривод или контроллер управляющего сигнала сервопривода. Механическая часть клапана целая и ходит хорошо в ручную.

Для диагностики проблемы с трёхходовым клапаном вашего котла Navien DELUXE 24K нужно проверить как электрическую часть (управление), так и механическую (привод и сам клапан). Раз у вас есть доступ к плате и вы уже проверяли механику, начнём с электрической диагностики.

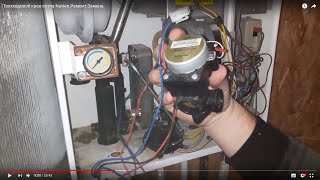

1. Проверка сервопривода трёхходового клапана
Скорее всего, у вас стоит сервомотор (шаговый двигатель), который поворачивает клапан. Чтобы проверить его:
 -  Отключите питание котла.
 -  Найдите разъём, идущий на сервопривод (обычно 4- или 5-контактный). Он должен быть подключён к основной плате управления.
 -  Прозвоните мультиметром обмотки двигателя. Сопротивление между парами контактов должно быть примерно одинаковым (обычно несколько десятков Ом). Если сопротивление бесконечно (обрыв) или близко к нулю (КЗ) — двигатель неисправен.
 -  Если мотор исправен, проблема может быть в драйвере управления на плате.

2. Проверка управляющего сигнала с платы
 -  Включите котёл в режиме отопления (без ГВС).
 -  Мультиметром в режиме измерения постоянного напряжения проверьте, есть ли напряжение на разъёме сервопривода. Обычно на разъём подаётся напряжение питания (например, 5V или 12V) и управляющие сигналы (импульсы). Без осциллографа сложно увидеть импульсы, но можно проверить наличие напряжения.
 -  Если напряжение на разъёме есть, но мотор не крутится — неисправен сервопривод.
 -  Если напряжения нет — проблема в плате управления.

3. Значение светодиодов на платах
 -  На основной плате (GT, GV, GH):
     GT (Gas Temperature?) — может указывать на температуру газа или общий статус.
     GV (Gas Valve?) — статус газового клапана.
     GH (Gas Heat?) — индикация нагрева.
*Точную расшифровку нужно смотреть в сервисном мануале котла, но часто эти светодиоды показывают статус работы узлов.*
 -  На плате водяного контура (TR1, TR2, TR3):
     TR — вероятно, Temperature Relay. Эти светодиоды могут указывать на состояние датчиков температуры или реле.
*Без мануала сложно точно определить, но если они горят/мигают в штатном режиме (без ошибок), вероятно, проблема в узле управления клапаном.*

4. Проверка механизма клапана
Вы уже проверили, что клапан движется вручную. Убедитесь, что:
 -  Приводной механизм (шестерни, вал) не имеет механических препятствий.
 -  Сам клапан не заклинил из-за накипи или мусора.

5. Как проверить сигналы на разъёмах платы
 -  Найдите в интернете сервисный мануал (service manual) для Navien DELUXE 24K/S. В нём должна быть схема распиновки разъёмов платы.
 -  Например, разъём для сервопривода может иметь контакты:
     +5V (питание),
     GND (земля),
     PWM (управляющий сигнал),
     Feedback (обратная связь).
 -  Проверьте мультиметром наличие питания между +5V и GND.
 -  Если есть осциллограф, проверьте сигнал на управляющем контакте при переключении режимов.

6. Возможные причины
 -  Неисправен сервопривод — чаще всего выходит из строя сам мотор или его редуктор.
 -  Сгорел драйвер на плате — если мотор исправен, но нет управляющих сигналов.
 -  Программный сбой — попробуйте сделать сброс настроек котла (отключить питание на 10-15 минут).

Рекомендация
Если вы не уверены в своих силах, лучше вызвать специалиста по газовому оборудованию. Но если решили действовать самостоятельно — найдите сервисный мануал для вашей модели котла, там будет подробная диагностика. Удачи!
