Не включаются программы

разобраться, может кто сталкивался. Спасибо заранее.

Здравствуйте! Очень жаль, что ваш "Океан" вышел из строя. Проблема, которую вы описали, довольно характерна для аппаратов этого возраста и говорит о том, что блок питания не выходит на рабочий режим.

Давайте разбираться по порядку.

Краткий анализ проблемы

1. Симптом: Тихий "шипящий" звук от индикатора сети.
2. Следствие: Нет реакции на переключение диапазонов (УКВ, КВ, СВ, ДВ).
3. Вероятная причина: Неисправность в блоке питания, а именно — не запускается импульсный преобразователь напряжения.

Этот "шип" — скорее всего, звук работы импульсного трансформатора или дросселя на очень низкой, нештатной частоте. Блок питания пытается запуститься, но у него не получается из-за какой-то неисправности, и он уходит в защиту или в режим автоколебаний с малой частотой.

Пошаговый план диагностики и ремонта

!!! ВНИМАНИЕ: БЕЗОПАСНОСТЬ ПРЕВЫШЕ ВСЕГО !!!
В вашем приёмнике используется импульсный источник питания (ИИП), который содержит потенциал смертельно опасного напряжения ~300 Вольт на конденсаторах и элементах силовой части даже после отключения от сети! Не прикасайтесь к плате, не разрядив высоковольтные конденсаторы. Если вы не имеете опыта работы с такими схемами, лучше обратитесь к специалисту.

---

Шаг 1: Внешний осмотр и подготовка

1. Отключите приёмник от всех источников питания (сеть 220В и аккумулятор 12В).
2. Аккуратно снимите корпус.
3. Визуальный осмотр. Внимательно осмотрите плату, особенно блок питания (он обычно расположен рядом с местом подключения сетевого шнура и часто отделён от основной платы металлическим экраном).
* Ищите вздувшиеся электролитические конденсаторы (цилиндрические детали с алюминиевым корпусом, у которых верхняя часть могла вспучиться). Это частая причина неисправностей.
* Ищите потемневшие, подгоревшие резисторы (обычно коричневые или синие цилиндрические детали с выводами).
* Ищите трещины в пайке, особенно на тяжелых элементах (трансформатор, большие конденсаторы, транзисторы на радиаторах).
* Понюхайте плату. Нет ли яркого запаха гари? Это может указать на сгоревший компонент.

Шаг 2: Проверка предохранителей

Найдите на плате предохранители. Их может быть два:
1. Сетевой предохранитель (F1 на схеме, обычно на 1-2 Ампера). Проверьте его целостность мультиметром в режиме прозвонки.
2. Предохранитель в цепи +12В (F2 на схеме, обычно на 3.15-5 Ампер). Его также необходимо проверить.

Если предохранитель перегорел, не спешите его менять. Его перегорание — это следствие, а не причина. Нужно найти, что вызвало короткое замыкание.

Шаг 3: Проверка ключевых компонентов (без подачи напряжения)

Перед проверкой обязательно разрядите высоковольтные конденсаторы! Сделать это можно, замкнув их выводы через резистор номиналом примерно 100 Ом / 2 Вт.

С помощью мультиметра в режиме проверки диодов или сопротивления проверьте самые частые "виновники" в ИИП:

1. Ключевой (силовой) транзистор. Обычно это довольно крупный транзистор (КТ809, КТ812, КТ838 и т.п.), установленный на радиаторе. Выпаяйте его и проверьте на пробой между коллектором, эмиттером и базой.
2. Выпрямительный мост (или 4 отдельных диода) на входе 220В. Проверьте диоды на пробой.
3. ВЧ-диоды в выходных цепях преобразователя (например, в вашей модели это могут быть Д311, КД213 и подобные). Они часто выходят из строя.
4. Микросхема-стабилизатор КР142ЕН8Б (или аналог 7812), которая стоит на выходе блока питания и формирует стабильные +12В для аппаратуры. Проверьте, нет ли короткого замыкания между ее входом и выходом.

Шаг 4: "Прозвонка" на короткое замыкание

Установите мультиметр в режим измерения сопротивления (Омы). Проверьте сопротивление между контактами, куда подключается предохранитель F2 (цепь +12В), и массой (шасси). Если сопротивление очень низкое (единицы или десятки Ом) — на выходе блока питания есть короткое замыкание. Это могла сгореть та самая микросхема-стабилизатор КР142ЕН8Б или выходной электролитический конденсатор.

Шаг 5: Включение под контролем (если предыдущие шаги не выявили проблем)

Если визуально и "прозвонкой" явных проблем не найдено, можно попробовать осторожно подать напряжение.

1. Соберите простейшую контрольную схему: вместо сетевого предохранителя F1 установите лампу накаливания 220В мощностью 60-100 Ватт. Она будет выполнять роль балласта и не даст сгореть силовым элементам в случае скрытой неисправности.
2. Включите приёмник в сеть.
* Если лампа ярко вспыхнула и продолжает гореть в полный накал — в блоке питания есть короткое замыкание (пробой ключевого транзистора, диодного моста).
* Если лампа вспыхнула и погасла (или горит очень тускло), а на выходе блока появились напряжения — это хороший знак. Значит, короткого замыкания нет, и блок, возможно, заработал.
3. Проверьте выходные напряжения. С помощью мультиметра измерьте постоянное напряжение на выходе блока питания (на контактах разъема, идущего к основной плате, или на конденсаторах фильтра). Должны быть напряжения +12В и, возможно, +27В для питания ламп подсветки. Если эти напряжения в норме, значит, проблема не в блоке питания, а уже в основной части приёмника (что маловероятно при ваших симптомах).

Наиболее вероятные candidates для замены (основываясь на опыте ремонта подобной аппаратуры):

1. Электролитические конденсаторы в блоке питания. Со временем они высыхают и теряют ёмкость. Первым делом я бы посоветовал заменить все конденсаторы в импульсном блоке, особенно фильтрующий на входе (обычно 100 мкФ х 400В) и на выходе. Это часто полностью решает проблему с запуском.
2. Ключевой транзистор. Часто выходит из строя из-за перегрузок.
3. Микросхема-стабилизатор КР142ЕН8Б (или 7812). Проверяется легко.
4. Пусковой резистор. Это резистор номиналом около 300-500 кОм, который подает первоначальное напряжение на базу ключевого транзистора для его запуска. Он часто перегорает.

Резюме

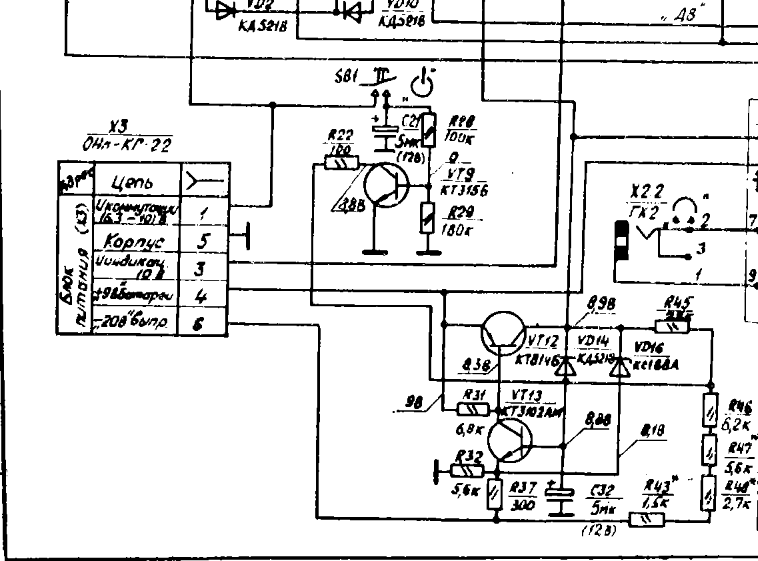

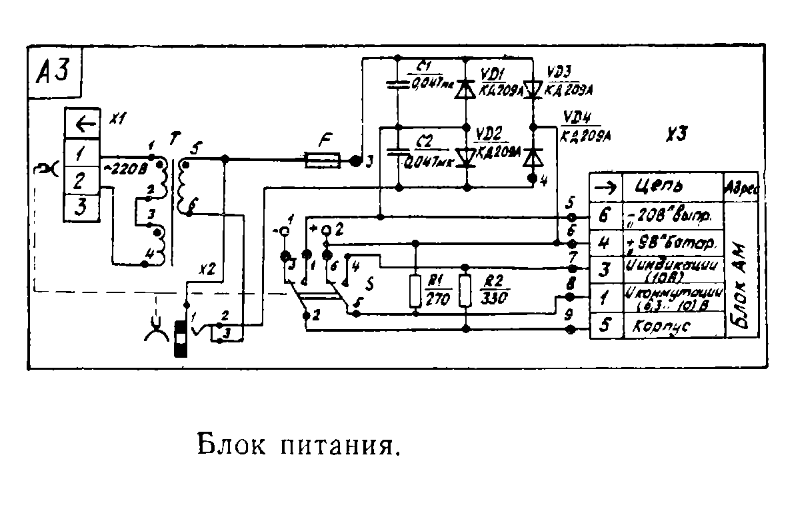

С вероятностью 95% проблема в импульсном блоке питания. Начинайте диагностику с него. Самый частый и "безболезненный" ремонт — это полная замена всех электролитических конденсаторов в этом блоке. Если вы не уверены в своих силах, лучше отнесите приёмник мастеру, специализирующемуся на ремонте советской радиоаппаратуры. Схему для вашей модели (РП-222) легко найти в интернете, она поможет сориентироваться.

Удачи в ремонте! Это отличный приёмник, и он того стоит.
