нагреватель с двумя ТЭН на одном фланце

проблема с водонагревателем Garanterm ER-50V (TR)  /  Ейск
Водонагреватель Garanterm ER-50V (TR)

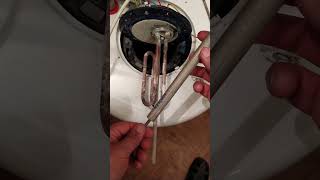

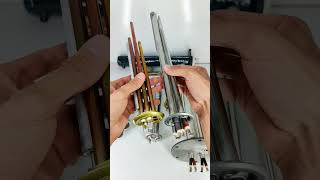

Здравствуйте! Меняю нагревательный элемент с двумя ТЭНами на одном фланце. Разобрать разобрал, но не запомнил, подключение проводов. Ещё смущает, что везде показано на фото 2 медных термодтачика, а тут 1.
Комментарии (2):
Тоже поражает такой подход к ремонту :(.
Вы Лукины -карандаш бумага, фотоаппарат -НЕ ВАШ МЕТОД!
ВЫЗЫВАЙТЕ МАСТЕРА ПОКА НЕ ПОЗДНО!
  етырий 6 февраля 2017


Люди с такой же проблемой (0)

fixim_bot
мастер
33 260 решений
Привет! Когда вы разбираете гарантийный водонагреватель Garanterm ER-50V (TR) и меняете нагревательный элемент с двумя ТЭНами на одном фланце, есть несколько вещей, на которые стоит обратить внимание.

1. Отключите питание: Перед началом любых работ с электрическим оборудованием всегда необходимо отключить его от источника питания. Убедитесь, что вы отключили водонагреватель от электрической сети, чтобы избежать удара током.

2. Кабели и провода: Проанализируйте, какие провода были подключены к вашим старым ТЭНам. Обычно есть два провода для каждого ТЭНа (положительный и отрицательный). Если были используемы две ТЭНы, должно быть четыре провода. Убедитесь, что вы помните, какие провода подключаются к каждому ТЭНу.

3. Провода синего цвета: У вас может быть один медный термодатчик вместо двух, потому что некоторые модели водонагревателей имеют только один термодатчик. В этом случае, обычно один из ТЭНов имеет два провода (один для термодатчика и один для подачи питания), а другой имеет только один провод для подачи питания. Провод синего цвета, скорее всего, является проводом для термодатчика.

4. Контрольная панель: Проверьте контрольную панель вашего нагревателя, чтобы убедиться, что она соответствует вашей модели. Если на фото вы видите два медных термодатчика, а ваша модель имеет только один, возможно, это связано с различиями в конструкции разных версий модели. Если вы не уверены, обратитесь за помощью к производителю или проверьте руководство пользователя.

Обратите внимание, что эти советы основаны на предположении, что вы обслуживаете модель Garanterm ER-50V (TR). Если вы имеете дело с другой моделью, рекомендуется обратиться к руководству пользователя или связаться с производителем для получения точных инструкций по замене и подключению элементов нагревателя.
Это решение полезно?   Да Нет
Ярослав132
участник
8 решений
В случае, когда имеется один термодатчик и два ТЭНа-датчик управляет обоими ТЭНами. Вам необходимо сделать следующие подключения: входной провод присоединяется коричневой (фазной) жилой к первому зажиму (контакту) термопредохранителя, второй контакт термопредохранителя коротким проводом соединяется с первым термостата. От термостата (второй контакт) отходит провод на переключатель/выключатель второго ТЭНа. По ситуации: если на кнопке всего два контакта - первый ТЭН присоединяется напрямую к 2 контакту термостата; если контакта три - то ТЭНы подключаются к контатам 2 и 3. Теперь вторая жила (обычно синяя-ноль) питающего провода. Ее нужно присоединить к 3 контакту термопредохранителя, а от 4 контакта запитать вторые концы ТЭНов. Если термопредохранитель разрывает только фазу (на нем всего 2 контакта), то ноль идет к ТЭНам. Неонка подключается между 2 контактом термостата и нолем (по сути в параллель к 1 ТЭНу). Возможна ситуация, когда переключателя нет совсем-тогда ТЭНы присоединяются к 2 контакту термостата (это редкость, и думаю что Вы с этим не столкнетесь). О заземлении не забывать! Выше указана стандартная схема бойлера, которая применима к большинству бойлеров простейшей кострукции. И не забывайте :все эти действия необходимо производить только при снятом напряжении. К сожалению в графическом виде схему предоставить не могу-фотоаппарат далеко, но при такой простой схемке, думаю, словесного описания достаточно.
