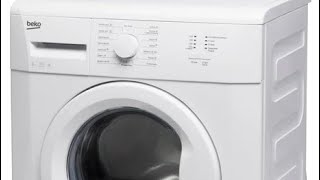

подключение разъёмов KN1,KN2,KN3,KN4,KN5 к модулю электроники 2838790330 от BEKO WKB 41001 .
разъёмы: с 2-я белыми, с 2-я зелёными, с 2-я фиолетовыми, с 2-я голубыми, с жёлтым и голубым. какой какому KN соответствует.
фото, видео приветствуется.
благодарю за помощь! Всё получилось.
KN1- 2 зелён. - датчик температ.
KN2 - 2 белых - клапан1
KN3 - 2 синих -клапан2
KN4 - жёлтый+синий - датчик переполнения
KN5 - 2 фиолетовых - помпа
1 комментарий
Вспомнился "бородатый" анекдот :
Необходимо просунуть в круглое, квадратное и треугольное отверстия три предмета: куб, шар и тетраэдер. Результат теста: 90% придурки 10% придурки но сильные!
Так же и в Вашем случае , все разъёмы разные и подключить неправильно потребуется большое усилие :))
Электронный модуль NEVA PLUS стиральных машин BEKO (часть 1)
www.remserv.ru/cgi/magazine/issue/248/home/5334
2 комментария
Для решения проблемы с подключением разъемов KN1, KN2, KN3, KN4, KN5 к модулю электроники 2838790330 от стиральной машины BEKO WKB 41001, вам понадобится следовать данным инструкциям:
1. Первым делом, убедитесь, что стиральная машина отключена от сети электропитания.
2. Расположите модуль электроники 2838790330 в удобном для вас месте и найдите разъемы KN1, KN2, KN3, KN4, KN5.
3. Взгляните на каждый из разъемов и обратите внимание на цвета проводов, подключенных к ним.
4. Согласно вашему описанию, у вас присутствуют разъемы с 2-я белыми, 2-я зелеными, 2-я фиолетовыми, 2-я голубыми, желтым и голубым проводами.
5. Следующим шагом будет идентификация того, какой из этих разъемов соответствует каждому KN.
6. Если у вас есть фото или видео разъемов с проводами, их следует прикрепить или отправить мне, чтобы я мог точнее помочь вам с идентификацией.
7. Если у вас нет фото или видео, попытайтесь описать расположение или порядок подключения каждого провода в каждом разъеме. Например, KN1 может иметь подключенные провода: белый и зеленый.
8. Предоставьте дополнительную информацию о разъемах или модуле электроники, если у вас есть какие-либо инструкции или маркировки на корпусе разъемов.
9. Чем более точную информацию вы предоставите, тем лучше я смогу вам помочь с решением данной проблемы.
Пожалуйста, постарайтесь предоставить максимально конкретную информацию и дополнительные материалы для того, чтобы я мог точно определить соответствие разъемов KN1, KN2, KN3, KN4, KN5.
Поделитесь способом — он поможет всем, у кого такая же проблема. За полезные решения растёт авторитет.
